Рис. 128. Мышцы и фасции верхней конечности, правой.
Вид спереди.
1-большая грудная мышца; 2-подмышсчная фасция; 3-подмы-шечная ямка; 4-медиальная борозда двуглавой мышцы; 5-меди-альная подкожная вена руки; 6-медиальный ншшыщелок плечевой кости; 7-фасция предплечья; 8-мышца - локтевой сгибатель запястья; 9-сухожилие длинной ладонной мышцы; 10-короткая ладонная мышца; 11-ладонный апоневроз; 12-возвышение большого пальца; 13-мышца —лучевой сгибатель запястья; 14-плечелу-чевая мышца; 15-апоневроз двуглавой мышцы плеча; 16-двуглавая мышца плеча; 17-фасция плеча; 18-латеральная подкожная вена руки; 19-дельтовидно-плечевая борозда; 20-дельтовидная мышца.
Fig. 128. Мышцы и фасции верхней конечности, правой.
Вид спереди.
1-m. pectoralis major; 2-fascia axillaris; 3-t'ossa axillaris; 4-sulcus bicipitis medialis; 5-vena basilica; 6-epicondylus medialis humeri; 7-f'ascia antebrachii; 8-m. flexor саф1 ulnaris; 9-tendo m. palmaris longi; 10-m. palmarisbrevis; 11-aponeurosis palmaris; 12-thenar; 13-m. flexor carpi radialis; 14-m. brachioradialis; 15-aponeurosis m. bicipitis brachi; 16-m. biceps brachii; 17-fascia brachii; 18-vena cephalica; 19-sulcus delloideobrachialis; 20-m. deltoidcus.
Fig. 128. Muscles and fasciae of upper limb, right. Anterior aspect. I-pectoralis major; 2-axillary fascia; 3-axillary fossa; 4-medial bicipital groove; 5-bazilic vein; 6-mediaI epicondyl of humerus; 7-antebrachial fascia; 8-flexor carpi ulnaris; 9-tendo of palmaris lonous; 10-palmaris brevis; I l-palmar aponeurosis; 12-henar region; 13-llexor carpi radialis; 14-brachioradialis; 15-aponeurosis of biceps bracii; 16-biceps brachii; 17-bracial fascia; 18-cephalic vein; 19-deltoideopectoral groove; 20-deltoid.

Рис. 129. Мышцы верхней конечности, правой. Вид справа. I-дельтовидная мышца; 2-большая грудная мышца; 3-передняя губчатая мышца; 4-наружная косая мышца живота; 5-двуглавая мышца плеча; 6-плече-лучевая мышца; 7-мышца-длинный лучевой разгибатель запястья; 8-мышца-короткий лучевой разгибатель запястья; 9-мышца-лучевой сгибатель запястья; 10-длинная мышца, отводящая большой палец кисти; 11-мышца-короткий разгибатель большого пальца кисти; 12-удерживатель разгибателей; 13-сухожилие мышцы- дли иного разгибателя большого пальца кисти; 14-1-я тыльная межкостная мышца; 15-мышца - разгибатель пальцев кисти; 16-локтевая мышца; 17-локтевой отросток локтевой кости; 18-сухожилие трехглавой мышцы плеча; 19-лате-ральная межмышечная перегородка плеча; 20-плечевая мышца; 21-латеральная головка трехглавой мышцы плеча; 22-широчай-шая мышца спины; 23-длинная головка трехглавой мышцы плеча; 24-больШая круглая мышца; 25-малая круглая мышца; 26-по-достная мышца; 27-трапециевидная мышца.
Fig. 129. Мышцы верхней конечности, правой. Вид справа. 1-П1. deltoideus; 2-m. pecloralis major; 3-m. serratus anterior; 4-m. obliquusexternusabdominis; 5-m. biceps brachii;6-m. brachioradialis; 7-m. extensor carpi radialis longus; 8-m. extensor carpi radialis brevis; 9-m. flexor carpi radialis; 10-m. abductor pollicis longus; 11-m. extensor pollicis brevis; 12-retinaculum extensorum; 13-tendo m. extensoris pollicis longi; 14-m. interosseus dorsalis 1; 15-m. extensor digitorum; 16-m. anconeus; 17-olecranon; 18-tendo m. tricipitis brachii; 19-sep-lum intermusculare brachii laterale; 20-m. brachialis; 21-caput laterale m. tricipitis brachii; 22-m latissimus dorsi; 23-caput longum m. tricipitis brachii; 24-m. teres major; 25-m. teres minor; 26-m. infra-spinatus; 27-m. trapezius.

Fig. 129. Muscles of upper limb,
right. Right aspect. I-deltoid; 2-pectoralis major; 3-serratus anterior; 4-external oblique (of abdomen); 5-biccps brachii; 6-brachioradialis; 7-extensor carpi radialis longus; 8-extensor carpi radialis brevis; 9-flexor carpi radialis; 10-abduclor pollicis longus; 11-extensor polli-cis brevis; 12-flcxor rctinaculum; 13-tendo of extensor pollicis longus; 14-first dorsal interosseus muscle; 15-extensor digitorum; 16-anconeus; 17-olecraiion; 18-tendo of triceps brachii; 19-latcral intermuscular septum of arm; 20-brachialis; 21-lateral head of triceps brachii; 22-latissimus dorsi; 23-long head of triceps brachii; 24-teres major; 25-teres minor; 26-infraspinatus; 27-trape/ius.

Рис. 130. Мышцы плечевого пояса и плеча, правого. Вид спереди. 1-дслы-ови.чиая мышца (отвернута кзади); 2-малая грудная мышца (отрезана); 3-мышца, поднимающая лопатку (отрезана); 4-подлопаточная мышца; 5-трехстороннее агверстие; 6-большая круглая мышца; 7-широчайшая мышца спины (отрезана); 8-клю-вовидно-плечевая мышца; 9-длинная головка трехглавой мышцы плеча; 10-медиальная головка трехглавой мышцы плеча; 11-пле-чевая мышца; 12-медиальный надмыщелок плечевой кости; 13-апоневроз двуглавой мышцы плеча; 14-фасция предплечья; 15-плече-лучевая мышца; 16-сухожилие двуглавой мышцы плеча; 17-круглый пронатор; 18-двуглавая мышца плеча; 19-корот-кая головка двуглавой мышцы плеча; 20-большая фудная мышца; 21-сухожилие длинной головки двуглавой мышцы плеча.
Fig. 130. Мышцы плечевого пояса и плеча, правого. Вид спереди. 1-m. deltoideus (отвернута кзади); 2-m. pectoralis ттог(отрезана); 3-m. levator зсари1ае(отрезана); 4-m. subscapularis; 5-foramen tri-laterum; 6-m. teres major; 7-m. latissimusdorsi (отрезана); 8-m. cora-cobrachialis; 9-caput longum m. tricipitisbrachii; 10-caput mediale m. tricipitis brachii; 11-m.brachialis; 12-eicondylus medialis humeri; 13-aponeurosis m. bicipilis brachii; 14-t'asciaantebrachii; 15-m. brachio-radialis; 16-tcndo m. bicipitis brachii; 17-m. pronator teres; 18-m. biceps brachii; 19-caput breve m. bicipitis brachii; 20-m. pectoralis major; 21-tendo m. bicipitis brachii capitis longi.
Fig. 130. Muscles of right shoulder girdle and arm. Anterior aspect. 1-deltoid (is displaced downward); 2-pectoralis minor (cut away); 3-levator scapulae (cut away); 4-subscapularis; 5-triangular foramen; 6-teres major; 7-latissimus dorsi (cut away); 8-coracobrachial; 9-long head of triceps brachii; 10-medial head oftriceps brachii; ll-brachialis; 12-medial epicondyle of humerus; 13-bicipital aponeurosus; 14-ante-brachial fascia; 15-brachioradial; 16-tendo of biceps brachii; 17-prona-tor teres; 18-biceps brachii; 19-short head of biceps brachii; 20-pec-toralis major; 21-tendo ofbiceps brachii.

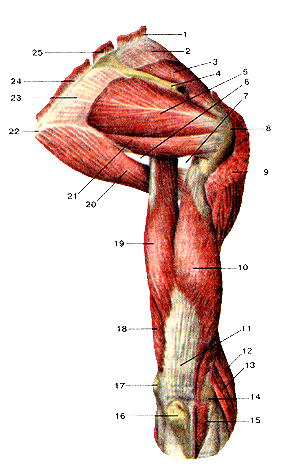

Рис. 131. Мышцы плечевого пояса и плеча, правого. Вид сзади. I-мышца, поднимающая лопатку; 2-надостная фасция; 3-надостная мышца; 4-ость лопатки (отрезана); 5-подостная мышца; 6-трехсто-роннее отверстие; 7-четырехстороннее отверстие. 8-большой бугорок плечевой кости; 9-дельтовидная мышца (отрезана); 10-трехгла-вая мышца плеча (латеральная головка); II-сухожилие трехглавой мышцы плеча; 12-плече-лучевая мышца; 13-мышца-длинный лучевой разгибатель запястья; 14-латеральный надмыщелок плечевой кости; 15-локтевая мышца; 16-локтевой отросток локтевой кости; 17-медиальный надмыщелок плечевой кости; 18-медиальная головка трехглавой мышцы плеча; 19-длинная головка трехглавой мышцы плеча; 20-большая круглая мышца; 21-малая круглая мышца; 22-нижний угол лопатки; 23-подостная фасция; 24-большая ромбовидная мышца; 25-малая ромбовидная мышца.
Fig. 131. Мышцы плечевого пояса и плеча, правого. Вид сзади. 1-m. levator scapulae; 2-fascia supraspinata; 3-m. supraspinatus; 4-spina scapulae (отрезана); 5-m. infraspinatus; 6-foramen trilaterum; 7-foramen quadrilaterum; 8-tuberculum major humeri; 9-m. del-toideus (отрезана); 10-m. triceps brachii (caput laterale); 11-tendo m. tricipitis brachii; 12-m. brachioradialis; 13-m. extensor carpi radialis longus; 14-epicondylus lateralis humeri; 15-m. anconeus; 16-olecra-non; 17-epicondylus medialis humeri; 18-caput mediale m. tricipitis brachii; 19-capiit longumm. tricipitis brachii; 20-m. teres major; 21-m. teres minor; 22-angulus inferior scapulae; 23-fascia infraspinata; 24-m. rhomboideus major; 25-m. rhomboideus minor.
Fig. 131. Muscles of right shoulder girdle and arm. Posterior aspect. 1-levator scapulae; 2-supraspinous fascia; 3-supraspinatua; 4-spine of scapula (cut off); 5-infraspinatus; 6-triangular foramen; 7-quadrangular foramen; 8-greater tubercle of humerus; 9-deltoid (cut away); 10-triceps brachii (lateral head); 11-tendon of triceps brachii; 12-brachioradialias; 13-exteasor carpi radialis longus; 14-lateral epicondyle of humerus; 15-anconeus; 16-olecranon (of ulna); 17-medial epicondyle (of humerus); 18-medial head of triceps brachii; 19-long head of triceps brachii; 20-teres major; 21-teres minor; 22-inferior angle of scapula; 23-infra-spinous fascia; 24-rhomboideus major; 25-rhomboideus minor.

Рис. 132. Мышцы и фасции плеча, правого. Поперечный разрез на уровне средней трети плеча. 1-двуглавая мышца плеча; 2-фаспия плеча; 3-медиальная борозда двуглавой мышцы; 4-плечевая артерия; 5-медиальная подкожная вена руки; 6-срединный нерв; 7-плечевая вена; 8-локтевой нерв; 9-медиальная межмышечная перегородка плеча; 10-илече-вая кость; 11-трехглавая мышца плеча; 12-латеральная межмышечная перегородка плеча; 13-латеральная борозда двуглавой мышцы плеча; 14-лучевой нерв; 15-плечевая мышца; 16-глубокая фасция плеча.
Fig. 132. Мышцы и фасции плеча, правого. Поперечный разрез на уровне средней трети плеча. 1-m. biceps brachii; 2-fascia brachii; 3-sulcus bicipitalis medialis; 4-arteria brachialis; 5-vena basilica; 6-nervus medianus;7-vena brachialis; 8-ncrvus ulnaris; 9-seplum inlermusculare brachii mediale; 10-humerus; 11-m. triceps brachii; 12-septum inlermusculare brachii laterale; 13-sulcus bicipitalis lateralis; 14-nervus radialis; 15-m. brachialis; 16-fascia brachii profunda.
Fig. 132. Muscles and fascias of right arm. Transverse section through middle third of arm. 1-biceps brachii; 2-brachial fascia; 3-medial groove of biceps brachii; 4-brachial artery; 5-basicil vein; 6-median nerve; 7-brachial vien; 8-ulnar nerve; 9-medial intermuscular septum of arm; 12-lateral inter-muscular septum of arm; 13-lateral groove of biceps brachii; 14-radial nerve; 15-brachialias; 16-deep brachial fascia.

Рис. 133. Мышцы предплечья, правого. Вид спереди. 1-плечевая мышпа; 2-медиальный надмышелок плечевой кости; 3-апоневроз двуглавой мышцы плеча; 4-круглый пронатор; 5-мышца — локтевой сгибатель запястья; 6-длинная ладонная мышца; 7-мышца-поверхностный сгибатель пальцев; 8-фасция предплечья; 9-короткая ладонная мышца; 10-возвышение пятого пальца (кисти); 11-ладонный апоневроз; 12-возвышение большого пальца (кисти); 13-сухожилие длинной мышцы, отводящей большой палец кисти; 14-мышца — длинный сгибатель большого пальца кисти; 15-лучевая головка мышцы-поверхностного сгибателя пальцев; 16-мышца — лучевой сгибатель запястья; 17-плече-лучевая мышца; 18-сухожилие двуглавой мышцы плеча; 19-дву-главая мышца плеча.
Fig. 133. Мышцы предплечья, правого. Вид спереди. 1-m. brachiaiis; 2-epicondylus medialis humeri; 3-aponeurosis т. bicipilis brachii; 4-m. pronator teres; 5-m. llexor carpi ulnaris; 6-m. palmaris longus; 7-m. flexor digitirum superficialis; 8-fascia anter-brachii; 9-m. palmaris brevis; 10-hipothenar; 11-aponeurosis palmaris; 12-thenar; 13-tendo m. abductorispollicis longus; 14-m. flexor pollicis longus; 15-caput radiale m. flexoris digitorum superficialis; 16-m. llexor carpi radialis; 17-m.brahioradialis; 18-tendo m. bicipitis brachii; 19-m. biceps brachii.
Fig. 133. Muscles of right forearm. Anterior aspect. 1-biceps brachii; 2-medial epicondyle ofhumerus; 3-bicipital aponeurosis; 4-pronator teres; 5-flexor caфi ulnaris; 6-palmaris longus; 7-flexor digitorum superficialis; 8-antebrachial fascia; 9-palmaris brevis; 10-hypothenar eminence; 11-palmar aponeurosis; 12-thenar eminence; 13-tendon of abductor pollicis longus; 14-flexor pollicis lonrus; 15-radial head of flexor digilorum superficialis; 16-flexor carpi radialis; 17-brachioradialis: 18-tcndon of biceps brachii; 19-biceps brachii.

Рис. 134. Мышцы предплечья, правого. Вид сзади (длинная ладонная мышца, круглый пронатор и
лучевой сгибатель запястья удалены).
1-медиальный надмыщелок плечевой кости; 2-длинная ладонная мышца, круглый пронатор и лучевой сгибатель :>апястья отрезаны и отвернуты кверху; 3-мышца-поверхностный сгибатель пальцев (плечевая головка); 4-мышца-поверхностный сгибатель пальцев (лучевая головка); 5-мышца-локтевой сгибатель запястья; 6-горо-ховидная-кость; 7-удерживатель сухожилий мышц сгибателей (поперечная связка запястья); 8-мышца, противопоставляющая мизинец; 9-мышца, отводящая мизинец; 10-мышца-короткий сгибатель мизинца; !1-сухожилия мышцы, поверхностного сгибателя пальцев; 12-червеобразные мышцы; 13-мышца, приводящая большой палец кисти; 14-корогкая мышца, сгибающая большой палец кисти; 15-короткая мышца, отводящая большой палец кисти; 16-сухожилие мышцы-лучевого сгибателя запястья (отрезана); 17-квадратный пронатор; 18-сухожилие длинной мышцы, отводящей большой палец кисти; 19-мышца-длинный сгибатель болыиого пальца кисти; 20-круглый пронатор (мышца отрезана); 21-мышца - длинный лучевой разгибатель запястья; 22-мышца-супинатор; 23-илече-лучевая мышца; 24-двуглавая мышца плеча.
Fig. 134. Мышцы предплечья, правого. Вид сзади (длинная ладонная мышца, круглый пронатор и
лучевой сгибатель запястья удалены).
l-epicondylus medialis humeri; 2-m. palmaris longus, m. pronalor teres, m. flexor carpi radialis отрезаны и отвернуты кверху; 3-m. flexor digitorumsuperficialis(caput humeroulnare); 4-m. flexor digito-aim superficialis (caput radiale); 5-m. flexor carpi ulnaris; 6-os pisi-fonne; 7-relinaculum musculorum flexorum; 8-m. opponens digiti minimi; 9-m. abductor digiti minimi; 10-m. flexor digiti minimi; 11-tendinesm. flexoris digitorum superficialis; 12-mm.lumbricales; 13-rn. adductor pollicis; 14-m. flexor pollicis brevis; 15-m. abductor pollicis brevis; 16-tendo m. flexoris carpi radialisfOTpesaiio); 17-m. pronator quadratus; 18-tendo m. abducloris pollicis longi; 19-m. flexor pollicis longus; 20-m. pronator teres (отрезана); 21-m. extensor carpi radialis longi; 22-m. supinator; 23-m. bra-chioradialis; 24-m. biceps brachii.

Fig. 134. Muscles of right forearm.
Anterior aspect. Palmaris longus, pronator teres and flexor carpi radialis cut away.
1-medial epicondyle of humerus; 2-palmaris longus, pronator teres and flexor carpi radialis are cut away and turned up; 3-flexor digitorum super-ficialis (humeroulnar head); 4-flexor digitorum superficialis (radial head); 5-flexor carpi ulnaris; 6-pisiform; 7-flexor rctinaculum: 8-opponeus digi-ti minimi; 9-abductor digiti minimi; 10-flexor digiti minimi brevis; II-tendons of flexor digitorum superficialis; 12-lumbricalcs: 13-adductor policis; 14-llexor pollicis brevis; 15-abductor pollicis brevis: 16-tendon of flexor carpi radialis (cut away); 17-pronator quadratus; 18-tendon of abductor pollicis longus; 19-flcxor pollicis longus; 20-pronator teres 13 (muscle is cut away); 21-extensor carpi radialis longus; 22-supinator; S^ 23-brachioradialis; 24-biccps
brachii.

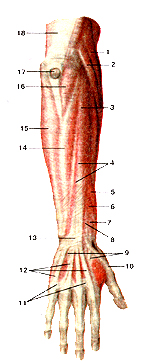

Рис. 135. Мышцы и фасции тыльной стороны предплечья и кисти. 1-плече-лучевая мышца; 2-мышца-длинный лучевой разгибатель запястья; 3-мышца-разгибатель пальцев;, 4-фасция предплечья; 5-длинная мышца, отводящая большой палец кисти; 6-мышца-короткий разгибатель большого пальца кисти; 7-сухожилие мышцы-длинного лучевого разгибателя запястья; 8-сухожилие мышцы-короткого лучевого разгибателя запястья; 9-тыльная фасция кисти; 10-сухожилие мышцы-длинного разгибателя большого пальца кисти; 11-межсухожильные соединения; 12-су-хожилия мышцы-разгибателя пальцев; 13-удерживатель сухожилий мышц-разгибателей; 14-мышца-локтевой разгибатель запястья; 15-мышца-локтевой сгибатель запястья; 16-локтевая мышца; 17-локтевой отросток локтевой кости (локтевая подкож-ная сумка); 18-фасция плеча.
Fig. 135. Мышцы и фасции тыльной стороны предплечья и кисти. 1-m. brachioradialis; 2-m. extensor carpi radialis longus; 3-m. extensor digitorum; 4-fascin antebrachii; 5-m. abductor pollicis longus; 6-m. extensor pollicis brevis; 7-tendo m. extensoris carpi radialis longi; 8-tendo m. extensoris carpi radialis brevis; 9-fascia dorsalis manus; 10-tendo m. extensoris pollicis longi; 11-connexus intertendineus; 12-tendines m. exlcnsoris digilorum; 13-rctinaculum musculorum exlensorum; 14-m. extensor carpi ulnaris; 15-m. extensor carpi ulnaris; 16-m. anconeus; 17-olecranon (bursa subcutanea olecrani); 18-fascia brachii.
Fig. 135. Muscle and fascias of forearm and hand. Posterior aspect. 1-brachioradialis; 2-extensor carpi radialis longus; 3-extensor digitorum; 4-antebrachial fascia; 5-abductor pollicis longus; 6-extensor pollicis brevis; 7-tendon of extensor carpi radialis longus; 8-tendon of extensor carpi radialis brevis; 9-dorsal fascia of hand; 10-tendon of extensor pollicis longus; 11-intertendinous connections; 12-tendons of extensor digitorum; 13-extensor retinaculum; 14-extensor carpi ulnaris; 15-extensor carpi ulnaris; 16-anconeus; 17-olecranon (subcutaneous olecranon bursa); 18-brachial fascia.

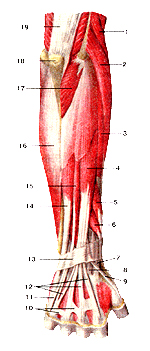

Рис. 136. Мышцы предплечья и кисти. Тыльная сторона. 1-гшече-лучевая мышца; 2-мышца — длинный лучевой разгибатель за-пястья; 3-мыпща — короткий лучевой разтбатель запястья; 4-мышца-разгибатель пальцев; 5-длинная мышца, отводящая большой палец кисти; 6-короткая мышца, разгибающая большой палец кисти; 7-сухожилие мышцы-длинного лучевого разгибателя запястья; 8-сухожилие мыпшы-короткого лучевот разгибателя запястья; 9-сухожилие мышцы-длинного разгабателя большого пальца кисти; Ю-межсухожильные соединения; 11-сухожилие мышцы-разгибателя мизинца; 12-сухожилие мышцы-разгибателя пальцев; 13-удсрживатель сухожилий мышц разгибателей; 14-мышца-локте-вой разгибатель запястья; 15-мышца-разгибатель мизинца; 16-мышца - локтевой сгибатель запястья; 17-локтевая мышца; 18-локтсвой отросток локтевой косги; 19-трехглавая мышца плеча.
Fig. 136. Мышцы предплечья и кисти. Тыльная сторона. 1-m. brachioradialis; 2-m. extensor carpi radialis longus; 3-m. extensor саф1 radialis brevis; 4-m. extensor digitorum; 5-m. abductor polli-cis longus; 6-m. extensor pollicis brevis; 7-tendo m. extensoris carpi radialis longi; 8-tendo m. extensoris carpi radialis brevis; 9-tendo m. extensoris pollicis longi; 10-connexus intertendineus; 1 l-tendo m. extensoris digiti minimi; 12-tendines m. extensoris digitorum; 13-reti-naculum musculorum extensorum; 14-m. extensor саф1 ulnaris; 15-m. extensor digiti minimi; 16-m. flexor саф1 ulnaris; 17-m.anconeus; 18-olecranon; 19-m. triceps brachii.
Fig. 136. Muscles of forearm and hand. Dorsal aspect. 1-brachioradialis; 2-extensor саф1 radialis longus; 3-extensor carpi radialis bravis; 4-extensor digitorum; 5-abductor pollicis longus; 6-extensor pollicis brevis; 7-tendon of extensor carpi radialis longus; 8-tendon of extensor carpi radialis brevis; 9-tendon of extensor pollicis longus; 10-intertendinous connections; 11-tendon of extensor digiti minimi; 12-tendon of extensor digitorum; 14-extensor retinaculum; 14-extensor саф1 ulnaris; 15-extensor digiti minimi; 16-tlexor carpi ulnaris; 17-anconeus; 18-olecranon (of ulna); 19-triceps brachii.

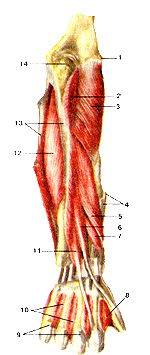

Рис. 137. Мышцы предплечья и кисти. Тыльная сторона. 1-латеральный надмыщелок плечевой кости; 2-локтевая мышца (отрезана); 3-мышца-супинатор; 4-сухожилия длинного и короткого лучевых разгибателей запястья; 5-длинная мышца, отводящая большой палец кисти; 6-длинная мышца, разгибающая большой палец кисти; 7-короткая мышца, разгибающая большой палец кисти; 8-1-я тыльная межкостная мышца; 9-сухожилия мышцы-разгибателя пальцев; 10-тыльные межкостные мышцы; II-мышца-разгибатель указательного пальца; 12-мышца - глубокий сгибатель пальцев; 13-мышиа-локтевой сгибатель кисти; 14-локтевой отросток локтевой кости.
Fig. 137. Мышцы предплечья и кисти. Тыльная сторона. 1-epycondulus lateralis humeri; 2-m. anconeus (отрезана); 3-m. supinator; 4-tendines m.extensoris carpi radialis longus et m.extensoris carpi radialis brevis; 5-m. abductor pollicis longus; 6-m. extensor pol-licis longus; 7-m. extensor pollicis brevis; 8-m. interosseusdorsalis 1;9-tendines m. extensoris digitorum; I0-mm. interossei dorsales; ll-m. extensor indicis; 12-m. flexor digitorum protundus; 13-m. flexor carpi ulnaris; 14-olecranon.
Fig. 137. Muscles of forearm and hand. Dorsal aspect. 1-lateral epicondyle (ofhumerus); 2-anconeus (cut away); 3-supinator; 4-tendons of extensors carpi radialis longus and brevis; 5-abductor pollicis longus; 6-extensor pollicis longus; 7-extensor pollicis brevis; 8-tirst dorsal interosseous; 9-tendons of extensor digitorum; 10-dorsal interossei; 11-extensor indicis; 12-flexor digitorum profundus; 13-flex-or carpi ulnaris; 14-olecranon process (of ulna).

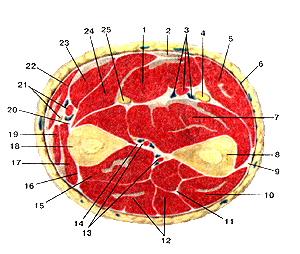

Рис. 138. Мышцы и фасции предплеч1>я на поперечном его разрезе. 1 -поверхностный сгибатель пальцев; 2-длинная ладонная мышца; 3-локтевые артерия и вены; 4-локтевой нерв; 5-локтевой сгибатель запястья; 6-фасция предплечья; 7-глубокий сгибатель пальцев; 8-локтевая кость, 9-локтевая межмышечная перегородка мред1и1ечья; 10-лоетевой разгибатель запястья; 11-супинатор; 12-разгибатель пальцев; 13-межкостные сосуды и нервы; 14-межко-стная мембрана; 15-длинный разгибатель большого, пальца и мышца, отводящая большой палец; разгибатель указательного пальца; 16-лучевая межмышечная перегородка предплечья, задняя; 17-короткий лучевой разгибатель запястья; 18-лучевая кость; 19-длинный лучевой разгибатель запястья; 20-передняя лучевая межмышечная перегородка предплечья; 21-лучевые артерия, вены и нерв; 22-ш1Сче-лучевая мышца; 23-круглый пронатор; 24-лу-чевой сгибатель запястья; 25-срединый нерв.
Fig. 138. Мышцы и фасции предплечья на поперечном его разрезе. 1-m. flexor digitorum superficialis; 2-m. palmaris longus; 3-arteria et venae ulnares; 4-nervus ulnaris; 5-m. flexor саф1 ulnaris; 6-t'ascia anterbrachii; 7-m. tlcxor digitorum profundus; 8-ulna; 9-septum inter-musculare antcbrachii ulnare; 10-m. extensor саф1 ulnaris; 11-m. supinator; 12-. extensor digitorum; 13-vasa et nn. interossei; 14-mem-brana interossea; 15-m. extensor pollicis longus, m. abductor pollicis longus, m. extensor indicis; 16-septum intermusculare antebrachii radiale (posterior); 17-m. extensor саф! radialis brevis; 18-radius; 19-m. extensor саф1 radialis longus; 20-septum intermusculare antebrachii radiale (anterior); 21-a., v. et n. radiales; 22-m. brachioradialis; 23-m. pronator teres; 24-m. flexor саф1 radialis; 25-n. medianus.

Fig. 138. Muscles and fascias of forearm. Transverse section. 1-flexor digitorum supcrficiais; 2-palmaris longus; 3-ulnar artery and vein; 4-ulnar nerve 5-flexor carpi ulnaris; 6-antebrachial fascia; 7-fiexor digitorum profundus; 8-ulna; 9-ulnar intermuscular septum of forearm: 10-extensor carpi ulnaris: I l-supinator; 12-extensor digitorum: l.V interosseous vessels and nerves; 14-interosseous membrane of forearm; 15-extensor pollicis longus, abductor pollicis longus and extensor indi-cis; 16-posterior radial intermuscular septum; 17-cxtcnsor carpi radialis brevis; 18-radius; 19-extensor carpi radialis longus; 20-anterior radial intermuscular septum; 21 -radial artery, veins and nerve; 22-brachioradi-alis; 23-pronator teres; 24-flexor carpi radialis; 25-mcdian nerve.

Рис. 139. Мышца кисти, правой Ладонная сторона. 1-сухожилия мышцы-глубокого сгибателя пальцев; 2-сухожилие мышцы-локтевого сгибателя запястья; 3-мышца, отводящая мизинец (отрезана); 4-удерживатель сухожилий мышц-сгибателей; 5-мышца, противопоставляющая мизинец; 6-мышца-короткий сгибатель мизинца; 7-сухожилия мышцы, поверхностного сгибателя пальцев (сухожилия отрезаны, мышца удалена); 8-сухожи-лия мышцы-глубокого сгибателя пальцев; 9-червеобразные мышцы; 10-1-я тыльная межкосшая мышца; 11-сухожилие мыт цы-длинного сгибателя большого пальца кисти; 12-короткая мышца, отводящая большой палец кисти; 13-мышца-короткий сгибатель большого пальца кисти; 14-мышцы, приводящая большой палец кисти; 15-мышца, противопоставляющая большой палей кисти; 16-сухожилие мышцы-лучевого сгибателя запястья; 17-сухожилие длинной мышцы, отводящей большой палец кисти; 18-длинная мышца, сгибающая большой палец кисти.
Fig. 139. Мышцы кисти, правой. Ладонная сторона. 1-tendines m. flexoris digitorum profundi; 2-tendo m. flexoris carpi ulnaris; 3-m. abductor digiti minimi (отрезана); 4-re(inaculum musculo-nim flexorum; 5-m. opponens digiti minimi; 6-m. llexor digiti minimi bre-vis; 7-tendines m. flexoris digitorum superficialis (сухожилия отрезаны, мышца удалена); 8-tendines m. flexoris digitorum profundi; 9-mm. lum-bricales; 10-m. interosseus dorsalis 1; 11-tendo m. flexoris pollicis longi; 12-m. abductor pollicis brevis; 13-m. flexor pollicis brevis; 14-m. adductor pollicis; 15-m. opponens pollicis; 16-tendo m. flexoris carpi radialis; 17-tendo m. abductoris pollicis longi; 18-m. flexor pollicis longus.
Fig. 139. Muscles of palm of right hand.
I-tendons of flexor digitorum profundus; 2-tendon of flexor carpi ulnaris; 3-abductor digiti minimi (cut away); 4-flexor retinaculum; 5-opponeus digiti minimi; 6-flexor digiti minimi brevis; 7-tendons of flexor digitorum superficialis (tendons and muscle are cut away); 8-tendons of flexor digitorum profundus; 9-lumbricales; 10-flrst dorsal interosseous; ll-tendon of flexor pollicis longus; 12-abductor pollicis brevis; 13-flcxor pollicis brevis; 14-adductor pollicis; 15-opponens pollicis; 16-lendon of flexor carpi radialis; 17-tendon of abductor pollicis longus; 18-flexor pollicis longus.

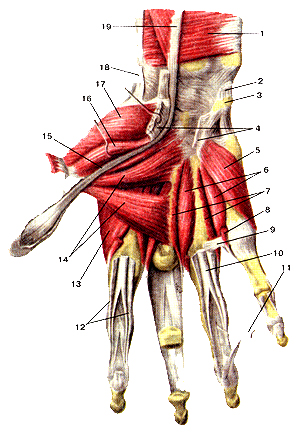

Рис. 140. Мышцы кисти, правой. Ладонная сторона. 1-мышца — квадратный пронатор; 2-сухожилие мышцы-локгевото сгибателя запястья; 3-гороховидная кость; 4-удерживатель сухожилий мышц-сгибателей; 5-мышца, противопоставляющая мизинец; 6 и 7-ладонные межкостные мышцы; 8-червеобра зная мышца (отрезана); 9-глубокая поперечная пястная связка; 10-сухожилие мышцы—поверхностного сгибателя пальцев (отрезана); 11-сухожилие мышцы -глубокого сгибателя пальцев; 12-фиброзное влагалище сухожилий; 13-1-я тыльная межкостная мышца; 14-мышца, приводящая большой палец кисти; 15-сухожилие мышцы, длинного сгибателя большого пальца кисти; 16-мышца — короткий сгибатель большого пальца кисти; 17-мышца, противопоставляющая большой палец кисти; 18-сухожилие длинной мышцы, отводящей большой палец кисти; 19-мышца, длинный сгибатель большого пальца кисти.
Fig. 140. Мышцы кисти, правой. Ладонная сторона. 1-m. pronator quadratus; 2-tendo т. flexoris carpi ulnaris; 3-os pisi-forme; 4-retinaculum musculorum Лехошт; 5-m. opponens digit! minimi; 6 и 7-mm. interossei palmares; 8-m. lumbricalis (отрезана); 9-lig. metacarpale transversum profundum; 10-tendo m. flexoris digi-torum superficialis (отрезано); 11 -tendo m. flexoris digitorum profun-dus; 12-vagina fihrosa tendinum; 13-m. interosseus dorsalis I; 14-m. adductor pollicis; 15-tendo m. flexoris pollicis longi; 16-m. flexor pol-licis brevis; 17-m. opponens pollicis; 18-tendo m. abductoris pollicis longi; 19-m. flexor pollicis longus.
Fig. 140. Muscles of palm of right hand.
1-pronator quadratus; 2-tendon of flexor carpi ulnaris; 3-pisiform; 4-flexor retinaculum; 5-opponens digiti minimi; 6,7-palmar interossei; 8-lumbrical (cut away); 9-deep transverse metacarpal ligament; 10-ten-don of flexor digitorum superficialis (cut away); 11-tendon of flexor digitorum profundus; 12-tendon (fibrous) sheath; 13-first dorsal interosseous; 14-adductor pollicis; 15-tendon of flexor pollicis longus; 16-flexor pollicis brevis; 17-opponens pollicis; 18-tendon of abductor pollicis longus; 19-flexor pollicis longus.

Рис. 141. Синовиальные влагалища сухожилий мышц кисти
(vaginae synoviales tendinum), ладонная сторона. I-сухожилиие мышцы-локтевого сгибателя запястья; 2-сухожи-лия мышцы-глубокого сгибателя пальцев; 3-сухожилия мышцы—поверхностного сгибателя пальцев; 4-удерживатель сухожилий мышц сгибателей (поперечная связка запястья); 5-обшее синовиальное влагалище сухожилий мышц-сгибателей; 6-фиб-розное влагалища сухожилий пальцев кисти; 7-синовиальные плагалища сухожилий мышц сгибателей пальцев кисти; Х-сшю-виальное влагалище сухожилия мышцы—длинного сгибателя большого пальца кисти; 9-сухожилие длинной мышцы, отводящей большой палец кисти; 10-синовиальное влагалище мышцы—лучевого сгибателя запястья.
Fig. 141. Синовиальные влагалища сухожилий кисти. Ладонная
сторона.
1-tendo musculi flexoris саф1 ulnaris; 2-tendines musculi flexoris dig-ilorum profundi; 3-tendo musculi llexoris digitorum superllcialis; 4-retinaculum musculorum flexorium; 5-vagina synovialis communis tendinium musculorum flexorum; 6-vaginae fibrosae digitorum manus; 7-vaginac synoviales digitorum manus; 8-vagina tendinis musculi flexoris pollicis longi; 9-tendo m. abductoris pollicis longi; 10-vagina tendinis musculi (lexoris саф1 radialis.
Fig. 141. Tendon sheaths of palm of hand.
1-tendon of flexor саф1 ulnaris; 2-tendons of flexor digitorum profun-dus; 3-tendons of flexor digitorum superficialis; 4-flexor retinaculum; 5-common flexor sheath; 6-fibrous sheaths of digits of hand; 7-synovial sheaths of digits of hand; 8-tendinous sheath of flexor pollicis longus; 9-tendon of abductor pollicis longus; 10-tendon sheath of flexor саф( radialis.

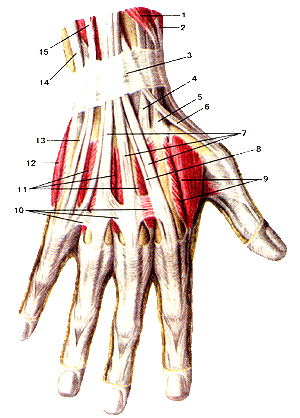

Рис. 142. Мышцы и сухожилия кисти, правой. Тыльная сторона. 1-короткая мышца, разгибающая большой палец кисти; 2-длин-ная мышца, отводящая большой палец кисти; 3-удерживатель сухожилий мышц-разгибателей; 4-сухожилие мышцы-коротко-го лучевого разгибатели запястья; 5-сухожилие мышцы-длин-ного лучевого разгибателя запястья; 6-сухожилие мышцы—длинного разгибателя большого пальца кисти; 7-сухожилия мышцы—разгибателя пальцев; 8-сухожилие мышцы -разгибателя указательного пальца; 9-1-я тыльная межкостная мышца; 10-межсухожильные соединения; 11-тыльные межкостные мышцы; 12-мышца, отводящая мизинец; 13-сухожилие мышцы—разгибателя мизинца; 14-сухожилие мышцы-локтевого разгибателя запястья; 15-мышца-разгибатель мизинца.
Fig. 142. Мышцы и сухожилия кисти, правой. Тыльная сторона. I-extensor pollicis brevis; 2-abductor pollicis longus; 3-retinaculum musculorum cxtensorum; 4-tendo extensoris carpi radialis brevis; 5-tendo extensoris carpi radialis longi; 6-tendo extensoris pollicis longi; 7-tendines extensoris digitorum; 8-tendo extensoris indicis; 9-interoseus dorsalis I; 10-connexus intertendineae; 11-interossei dor-sales; 12-m. abductordigiti minimi; 13-tendo m.extensorisdigiti minimi; 14-tendo m.extensoris carpi ulnaris; 15-m.exlensor digiti minimi.
Fig. 142. Muscles and tendons of right hand. Dorsal surface. 1-extensor pollicis brevis; 2-abductor pollicis longus; 3-extensor reti-naculum; 4-tendon of extensor carpi radialis brevis; 5-tendon of extensor carpi radialis longus; 6-tendon of extensor polliis longus; 7-tendon of extensor digitorum; 8-tendon of extensor indicis; 9-first dorsal interosseous; 10-imertendineous connections; I l-dorsal interossei; 12-abductordigiti minimi; 13-tendon of extensor digiti minimi; 14-tendon of extensor carpi ulnaris; 15-extensor digiti minimi.

Рис. 143. Синовиальные влагалища сухожилий мышц-разгибателей кисти (vaginae synoviales tendinum).
Тыльная сторона.
1-удерживатель сухожилий мышц-разгибателей; 2-синовиальные влагалища сухожилий мышц-длинного и короткого лучевых разгибателей запястья; 3-синовиальное влагалище сухожилий длинной мышцы, отводящей большой палец кисти и короткого разгибателя большого пальца; 4-синовиальное влагалище мышцы—длинного разгибателя большого пачьца кисти; 5-межсу-хожильные соединения; 6-синовиальное влагалище сухожилия мышцы—разгибателя мизинца; 7-синовиальное влагалище сухожилий мышцы—разгибателя пальцев; 8-синовиальное вла!алише сухожилия мышцы—локтевого разгибателя запястья.
Fig. 143. Сухожильные (синовиальные) влагалища сухожилий
кисти. Тыльная сторона.
1-retinaculum musculorum extensorum; 2-vaginae tendinum musculorum extensorum carpi radialium longi et brevis; 3-vagina tendinum musculorum abductoris longi et extensons pollicis brevis; 4-vagina syn-ovialis musculi extensons pollicis longi; 5-connexus intertendineae; 6-vagina synovialis musculi extensons digiti minimi; 7-vaginae tendinum musculi extensons digitorum; 8-vagina tendinum musculi extensons carpi ulnaris.
Fig. 143. Tendinous sheaths of tendons. Dorsal surface. 1-extensor rctinaculum; 2-tendinous sheaths of extensores carpi radi-ales longus and brevis; 3-tendinous sheath of abductor longus and extensor pollicis brevis; 4-tendinous sheath of extensor pollicis longus; 5-intertendinous connections; 6-tendinous sheath of extensor digiti minimi; 7-tendinous sheath of extensor digitorum; 8-tendinous sheath of extensor carpi ulnaris.
